C型鋼墻板的抗剪能力還與板邊緣的連接件的間距有關。
c型鋼間距越密，墻壁墻板面間距，其抗剪強度越高，反之抗剪強度越低。板邊緣連接件的間距一般不_過150m，中間間距一般不_過300mm。影響墻板抗剪能力的另一個因素_是抗拔螺栓的設置同距，一般來說在每一個抗剪墻板單元的兩邊都應該設置如圖 3 所示的抗拔拴能力的抗拔力根據計算確定，但不小于 2t。
無論是因?yàn)閴卧L(zhǎng)?？紤]到安裝方便須設里斜向支揮。還是其它原因須設茸斜向支揮，均要考慮斜向支槿的拉力對立柱引起的伯心荷載。同時也要考慮因此所引起的立柱拔力。 因此在斜向支揮的端部既要設置雙柱。同時也要設置抗拔螺栓，如圖。

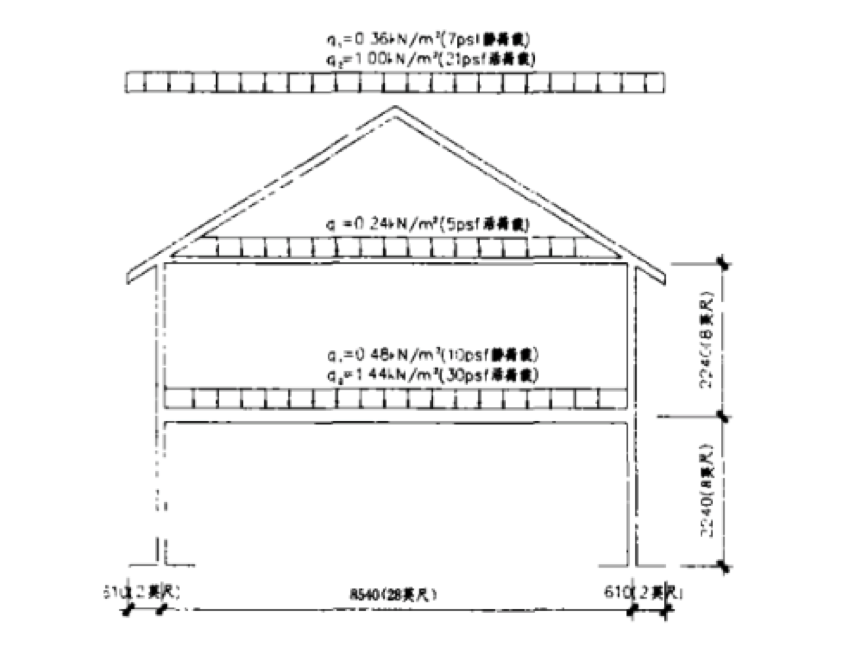

英國在參與歐洲“居住建筑鋼結構研究項目中，對一棟3層的學生公甯和一棟2層的建筑進行垂直和水平兩方向的荷載試驗。其房屋的篷體剛度滿足規范要求。值得說明的是，在砌筑圖 2b 所示的砌塊外飾面后- 兩方向的位移從原來的7mm和 l6mm減少到 2mm 抗拔栓的抗拔力也減至為霧。這表明砌塊外飾面的蒙皮效應抵抗了大部分橫向荷載。
